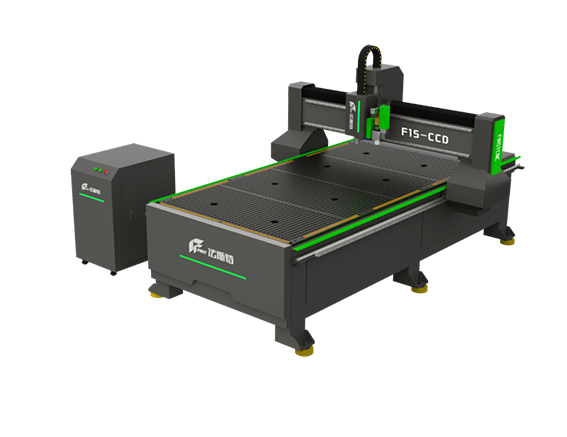

法斯特F1S-CCD震动刀巡边雕刻机
详情
功能特点
1. 机床结构延续工业设计机床、经典设计,运行平稳,避免在高速加工中双电机驱动如有报警会产生扭曲电机事件,床身底座由高质量钢管无缝焊接而成,确保其高稳定性,XY轴导轨座采用高精度母机精密加工各项孔位铣槽,使用寿命长,不变形。
2. 主轴马达采用大扭矩3.2 kw水冷主轴,在高速运转切削的同时能保证加工产品的精度。
3. 机床驱动马达XYZ轴采用雷赛758伺服高性能驱动系统,震动刀C轴采用雷赛100W存伺服,高转速,扭矩大,同时配备860CME驱动电机,增强机床使用寿命,精度高,速度快,性能稳定。
4. 机床X.Y轴机械传动采用宁波通银 2.0方形直线方形导轨,定制防尘密封型滑块,耐用性强,Z轴采用台湾TBI 滚珠丝杆,下刀精确。
5.机床三轴采用1.25模三面精细研磨银面精密齿轮齿条传动,高速运行平稳。
6. 采用MKE-V8五轴振动刀专用CCD寻边切割系统,多窗口扩展,标准工业级别设计,兼容性好,可兼容多种CAD/CAM设计制作软件。可以控制完成多重层面3D加工,能够进行快速,平滑的三维立体雕刻和切割。
7. 变频系统采用3.2KW高性能变频器,军工高频电子抗干扰滤波系统,机床电器运行稳定,无电磁干扰波影响机床正常工作。
8. 采用3CM高密度聚酯纤维板真空吸附台面带铝合金T型槽,可任意夹装材料,配置水冷5.5KW真空泵,加工中免维护。
9. 标准配置加工中心机床专用高柔屏蔽线缆往复运动可达800万次,软金属线缆护套。避免因压,碰产生的线缆损伤情况。
机器特点:
F1S-CCD是法斯特自动化全新研发生产的一款自动巡边异形切割和雕刻的设备,采用进口工业相机定位,MKE-V8五轴巡边控制软件系统,实现了机器视觉自动定位切割、支持震动刀、拖刀、半切刀和雕刻主轴切割切换加工,具有柔性材料和硬质材料的切割功能,一机多用。系统支持图DXF/PLT/NC等格式,切割精度精确、方便快捷、易于修改、效率高,广泛适用于广告行业材料的异形个性化切割。
加工材料:
亚克力,木材,铝板,ABS板,绝缘板,电木板,厚泡沫,铝塑板,中空板,PVC,KT板,反光膜,灯箱软膜,不干胶等。
技术参数
工作台面积 |
13 00* 25 00mm |
进料高度 |
190 mm |
重复定位 |
± 0.0 25 mm |
机器外形尺寸 |
2100*3100*1650 |
主轴功率 |
3.2 KW 大扭矩水冷 主轴 |
振动刀刀头 |
20HZ 高频上下震动切割头 |
工作台面 |
真空吸附和毛毡台面 |
真空泵 |
5.5KW 风冷真空泵 |
工作电压 |
机箱 220V /50Hz 、真空泵 380 V |
运行模式 |
758 伺服驱动器和驱动电机 |
传动模式 |
研磨齿条和方形导轨 |
运行速度 |
20 m/min ( 根据材料定 ) |
软件运行环境、指令 |
Win7 系统 32 位、 G-code/HP-GL |
刀柄直径 |
Ф 3.175 Ф 4 Ф 6 Ф 12.7 |
